本文討論的是施耐德 ATV71HD18N4Z變頻器 的檢修過程和故障分析。供大家參考。

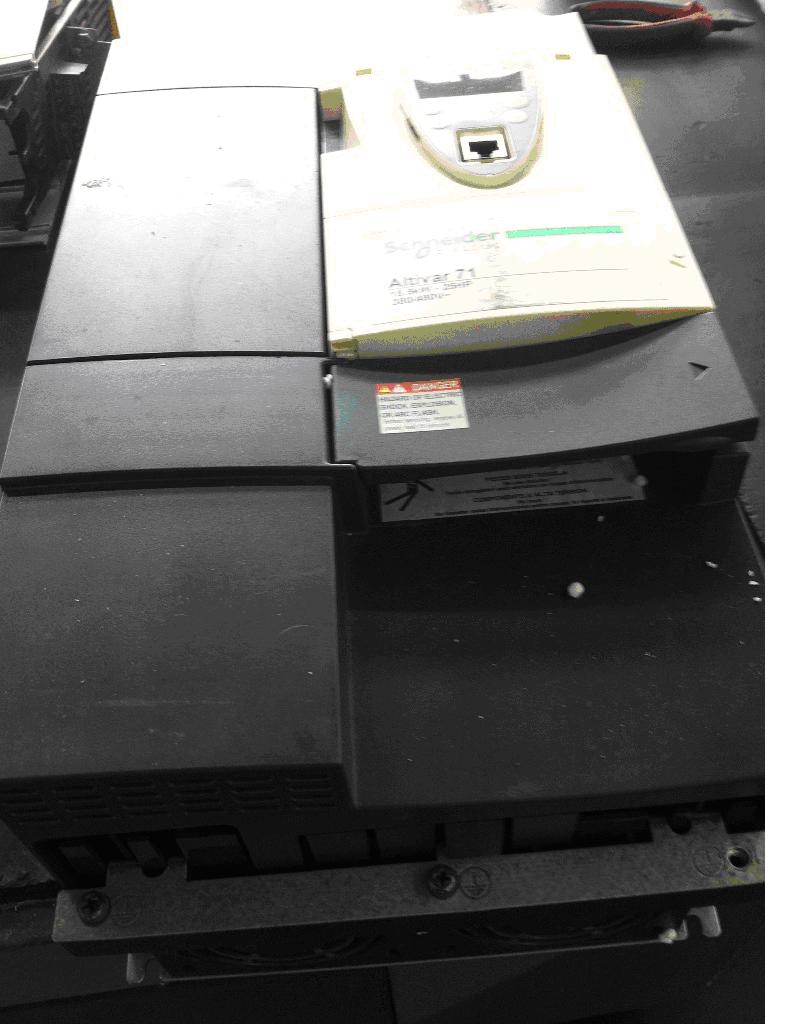

上海津信變頻器技術服務中心最近收到施耐德 ATV71HD18N4Z變頻器，客戶反映是該變頻器上電無顯示故障。
檢查過程：
將該變頻器下蓋板卸下，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，無顯示,測試控制控制端子上沒有24VDC電壓，控制卡上沒有+5VDC電壓。變頻器的風扇送電沒有運轉，判斷變頻器開關電源損壞。
故障原因分析：
將變頻器拆開，順便說一下，該結構的變頻器拆卸比較繁瑣，因為上蓋板不是特別好拆。該變頻器電源卡脈沖變頻器附近有一大片燒焦的痕跡，很明顯是開關電源負載短路，導致開關電源工作不起來。將該電源卡拆下，觸發逆變模塊，逆變模塊好。將該電源卡處理干凈，發現該電源卡的元器件上有很多腐蝕的痕跡，估計該變頻器使用在有腐蝕的場合。
由于變頻器的電源卡腐蝕，發生開關電源負載短路的幾率比較大。該變頻器開關電源損壞就是因為變頻器電源卡上短路導致。
維修過程：
清洗電源卡，更換掉損壞的二極管，修復損壞的線路。送電測試，發現開關電源還是沒有正常工作，過一會還發現更換的二極管又損壞了。繼續查找該線路，發現該線路負載上有個7915短路，將7915更換，同時將損壞的二極管更換。將電源板測試，送電后，開關電源各路電源工作正常，測試IGBT驅動線路，各路觸發線路工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
經驗總結：
上海津信變頻器維修服務中心根據多年來對施耐德變頻器檢修經驗，得出結論：此故障是由于變頻器腐蝕原因導致。
